Mạch Arduino Nano CH340 có kích thước nhỏ gọn, có thiết kế và chuẩn chân giao tiếp tương đương với Arduino Nano chính hãng, tuy nhiên mạch sử dụng chip nạp chương trình và giao tiếp UART CH340 giá rẻ để tiết kiệm chi phí.

Arduino Nano là phiên bản nhỏ gọn của Arduino Uno R3 sử dụng MCU ATmega328P-AU dán, vì cùng MCU nên mọi tính năng hay chương trình chạy trên Arduino Uno đều có thể sử dụng trên Arduino Nano, một ưu điểm của Arduino Nano là vì sử dụng phiên bản IC dán nên sẽ có thêm 2 chân Analog A6, A7 so với Arduino Uno.

Lưu ý vì giá rẻ nên mạch không đi kèm cáp Mini USB, Quý Khách có thể chọn mua thêm cáp Mini USB tại đây.

Thông số kỹ thuật:

• Thiết kế theo đúng chuẩn chân, kích thước của Arduino Nano chính hãng.
• IC chính: ATmega328P-AU.
• IC nạp và giao tiếp UART: CH340.
• Điện áp cấp: 5VDC cổng USB hoặc 6-9VDC chân Raw.
• Mức điện áp giao tiếp GPIO: TTL 5VDC.
• Dòng GPIO: 40mA.
• Số chân Digital: 14 chân, trong đó có 6 chân PWM.
• Số chân Analog: 8 chân (hơn Arduino Uno 2 chân).
• Flash Memory: 32KB (2KB Bootloader).
• SRAM: 2KB
• EEPROM: 1KB
• Clock Speed: 16Mhz.
• Tích hợp Led báo nguồn, led chân D13, LED RX, TX.
• Tích hợp IC chuyển điện áp 5V LM1117.
• Kích thước: 18.542 x 43.18mm

Driver giao tiếp máy tính CH340.


  Hình ảnh mô tả PIN Board Arduino Nano V3.0

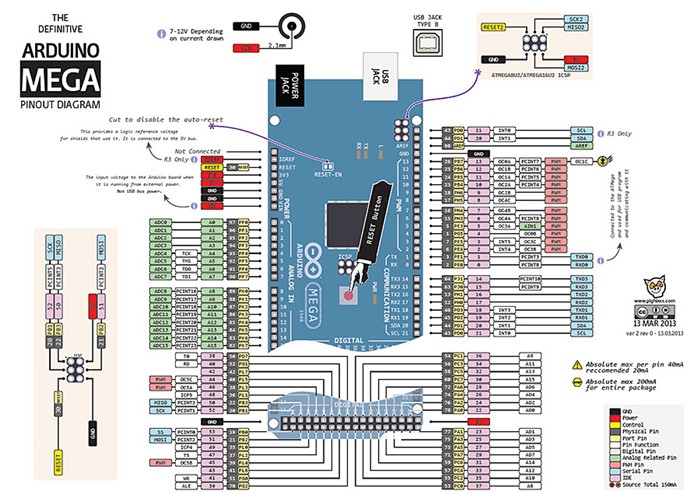

Arduino Mega 2560 R3 là phiên bản nâng cấp của Arduino Uno R3 với số chân giao tiếp, ngoại vi và bộ nhớ nhiều hơn, mạch được thiết kế và sử dụng các linh kiện tương đương với phiên bản chính hãng trên Arduino.cc, phù hợp cho các ứng dụng cần nhiều bộ nhớ hoặc nhiều chân, cổng giao tiếp hơn so với Arduino Uno.

Lưu ý :

• Tất cả các Shield của Arduino Uno đều chạy được với Arduino Mega.
• Mega không dùng được thư viện SoftwareSerial vì Mega đã có 4 bộ UART rồi.

Thông số kỹ thuật:

• Vi điều khiển chính: ATmega2560
• IC nạp và giao tiếp UART: ATmega16U2.
• Nguồn nuôi mạch: 5VDC từ cổng USB hoặc nguồn ngoài cắm từ giắc tròn DC (khuyên dùng 7-9VDC để đảm bảo mạch hoạt động tốt. Nếu bạn cắm 12V thì IC ổn áp rất dễ chết và gây hư hỏng mạch).
• Số chân Digital: 54 (15 chân PWM)
• Số chân Analog: 16
• Giao tiếp UART : 4 bộ UART
• Giao tiếp SPI : 1 bộ ( chân 50 -> 53 ) dùng với thư viện SPI của Arduino
• Giao tiếp I2C : 1 bộ
• Ngắt ngoài : 6 chân
• Bộ nhớ Flash: 256 KB, 8KB sử dụng cho Bootloader
• SRAM: 8 KB
• EEPROM: 4 KB
• Xung clock: 16 MHz

Tài liệu và Website để bạn tự học một cách chi tiết hơn:

1. Trang chủ chính thức của nhóm tác giả Arduino http://arduino.cc/en/Tutorial/HomePage
2. Sách tự học Arduino rất hay(Arduino Workshop) http://www.mediafire.com/download/36yc7lacnu76g27/%40Arduino_Workshop.pdf
3. Phần mềm Arduino IDE: https://www.arduino.cc/en/Main/Software .

Module khuếch đại âm thanh PAM8403 có biến trở chỉnh âm lượng

Thông số kỹ thuật:
- Nguồn cung cấp: 3.6V - 5.6VDC
- Công suất đầu ra: 3W x 2 loa
- SNR: 90dB
- Hiệu suất: > 90%
- Có biến trở chỉnh âm lượng


Led thu phát hồng ngoại
